Połączenie równoległe:

Rezystancję tego typu połączenia rezystorów wyliczamy ze wzoru:

R = (240*240) / (240+240) = 120 kΩ

------------------------------------------------------------------------------------------------------

Połączenie szeregowe:

Rezystancję tego typu połączenia rezystorów wyliczamy ze wzoru:

R = R1 + R2

R = 240 + 240 = 480 kΩ

------------------------------------------------------------------------------------------------------

Dzielnik napięcia z rezystorów:

 Napięcie = 12,63 V

R1 = 10 Ω

R2 = 100Ω

Napięcie wyjścia wyliczamy ze wzoru:

(12,63 * 100 000 Ω) / (100 000 Ω + 10 000 Ω) = 1263000 / 110000 = 11,48 V

                                                                                                        ok.: 11,4 V

------------------------------------------------------------------------------------------------------

Dzielnik napięcia z potencjometru:

Vmax - napięcie maksymalne

Rmin - rezystancja minimalna
Rmax - rezystancja maksymalna
Uwe - napięcie wejściowe
Uwy - napięcie wyjsciowe
Umax wy - napięcie maksymalne wyjścia

 Umax wy = (Rmax * Uwe / Rmin + Rmax )
Umax wy = (20 000Ω * 5 V / 0 + 20 000Ω) = 5V

 Umin wy = (Rmin * Uwe / Rmin + Rmax )
Umin wy = (0Ω * 5 V / 0 + 20 000Ω) = 0V
------------------------------------------------------------------------------------------------------
Zapraszam do moich filmików z praktyki:
kliknij tutaj by obejrzeć filmik z tej lekcji
------------------------------------------------------------------------------------------------------

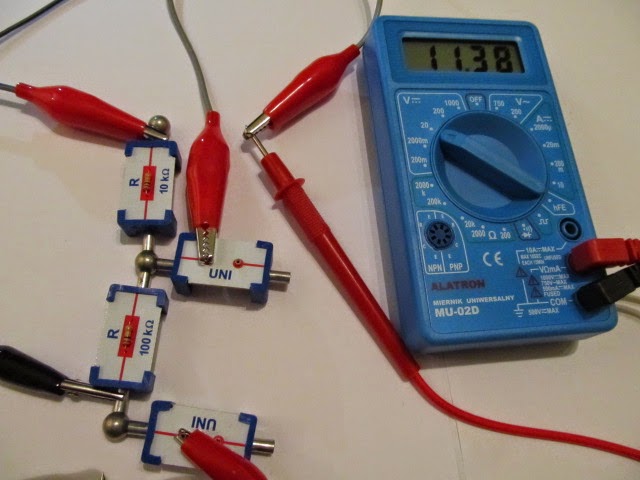

Wynik na multimetrze jest trochę inny.

NIE ZAPOMNIJCIE:

I. REZYSTORY MAJA WŁASNĄ TOLERANCJĘ

WARTOŚCI ( WARTOŚĆ REZYSTORA JEST PODANA W PRZYBLIŻENIU ).

II. MULTIMETR MA TEŻ WŁASNĄ REZYSTANCJĘ

I OBNIŻA NAPIĘCIE

Dlatego napięcie pokazane na multimetrze jest trochę inne.
