Kondensatory
Kondensator- element bierny obwodu elektrycznego
służy do magazynowania ładunku elektrycznego
np,: gdy podłączymy do niego baterie i odłączymy
to kondensator przechowa ładunek elektryczny
i po podłączeniu do niego
diody led ona przez chwilę zaświeci.
------------------------------------------------------------------------------------------------------
Symbole kondensatora:
------------------------------------------------------------------------------------------------------
Budowa kondensatora:
Kondensator składa się z dwóch elektrod oddzielonych na
całej powierzchni dielektrykiem
dielektryk- to nic innego jak izolator
elektroda- to przewodnik np.: płytka metalowa
Pojemność kondensatora:
d- odległość okładzin od siebie
s- powierzchnia okładzin
Pojemność kondensatora oznaczamy literą C.
Jednostką jest Farad [F].
Pojemność zależy od:
-rodzaju dielektryka
-powierzchni okładzin (elektrod)
-odległości okładzin od siebie
Im mniejsza jest odległość okładzin między sobą i im większa
jest ich powierzchnia to pojemność kondensatora jest większa.
------------------------------------------------------------------------------------------------------
Wzór na pojemność:
C = Q / U
C- pojemność [F] (farad)
Q- ładunek zgromadzony na jednej okładzinie [C] (kulomb)
U- napięcie [V] (volt)
1F = 1C / 1V
------------------------------------------------------------------------------------------------------
Łączenie kondensatorów:
Łącząc kondensatory szeregowo korzystamy ze wzoru (odwrotnie jak u rezystorów):
C = (C1 * C2) / (C1 + C2)
C = (100*100) / (100+100) = 50 nF (nano Farada){tabelka}
Łącząc więcej niż dwa kondensatory szeregowo stosujemy wzór:
C = 1 / (1/100 + 1/100 + 1/100) = 1 / (3/100) = 1* (100 / 3) = 33.3 nF
Łącząc kondensatory równolegle dodajemy ich wartości:
C = C1 + C2 + C3
C = 100 + 100 + 100 = 300 nF
------------------------------------------------------------------------------------------------------
Rodzaje kondensatorów:
------------------------------------------------------------------------------------------------------
Rodzaje kondensatorów:
------------------------------------------------------------------------------------------------------

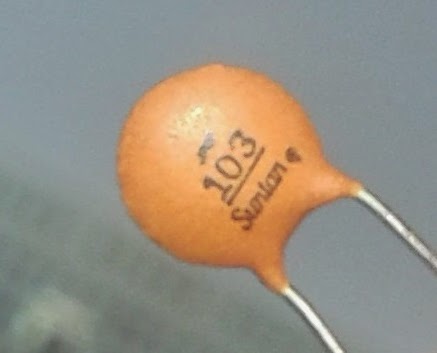

Odczytywanie wartości z kondensatorów:
10 000 pF = 10 nF {tabelka}
1 - pierwsza cyfra
0 - druga cyfra
3 - mnożnik (liczba zer)
Zawsze w piko Faradach [pF]
